NX下料助手是一套面向 NX 建模和材料下料场景的辅助工具。它由 NX 内置插件和桌面端下料助手两部分组成：插件负责从 NX 当前显示的多个部件中导出尺寸数据，桌面助手负责读取原始 TXT、预判处理、放量合并、重量和价格核算，并最终生成 Excel 材料表。
这个项目的出发点很明确：减少人工下料放量时的重复录入和尺寸抄错问题。传统流程里，操作人员需要一边看模型、一边记尺寸、一边填表格，再去计算重量和价格，手、脑、眼很容易不同步。NX下料助手不会取消必要的人工判断，但会把机械性的整理动作尽量交给程序完成。
一、从 NX 中导出原始尺寸

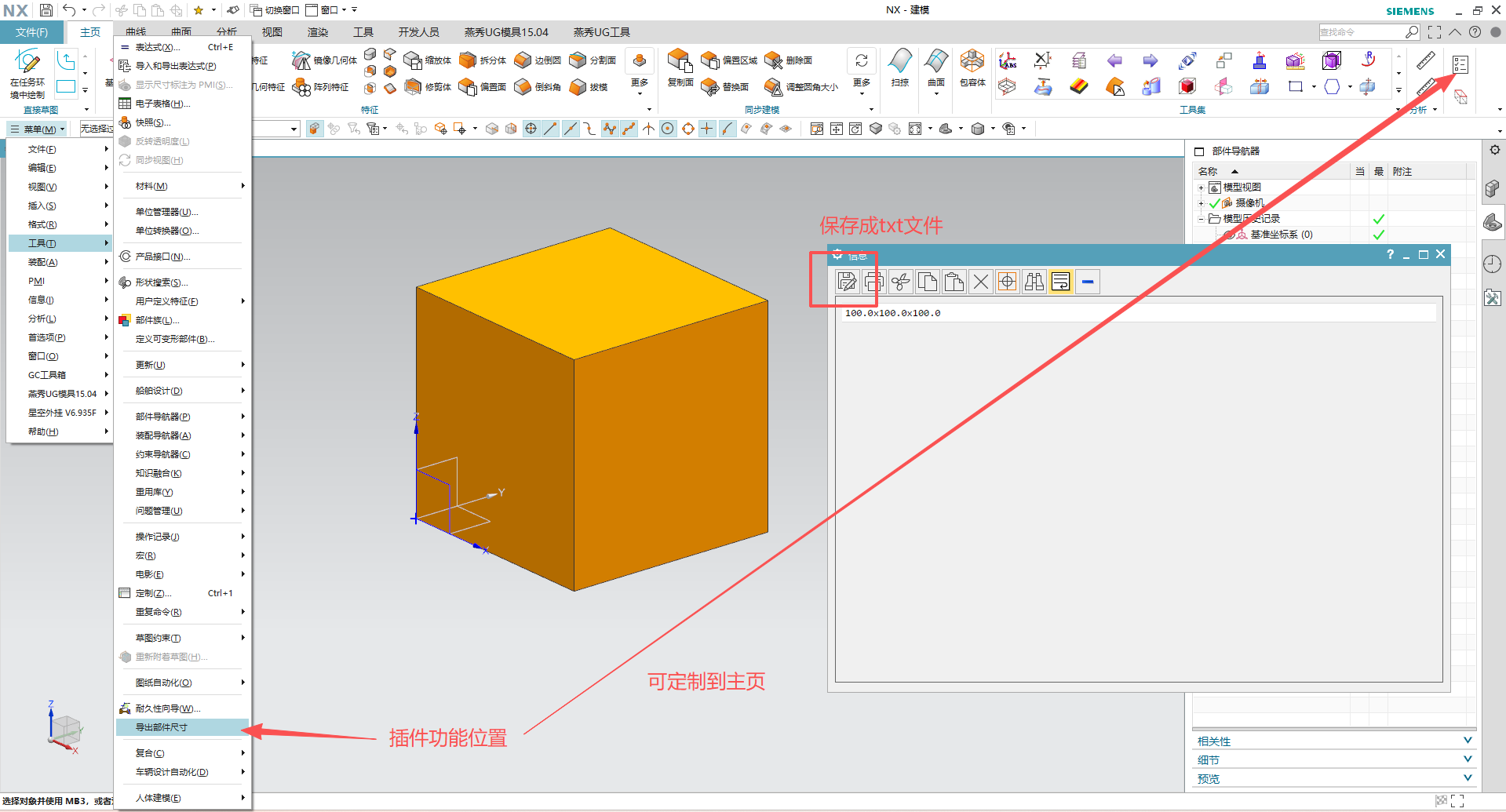

第一部分是自研 NX 插件。插件安装到 NX 功能菜单后，可以导出当前显示的多个部件尺寸；隐藏的部件和关闭图层中的部件不会参与导出。这样在建模环境中可以先通过显示状态筛选需要下料统计的对象，再生成原始尺寸数据。
导出前可以对数量和材料类型做简单定义，例如在尺寸数据后附加数量或类型标记。对于已知材料，这一步能减少后续重复修改；对于暂时不确定的材料，也可以先导出，再在下料助手中人工确认。
二、自动接管最近的 TXT
桌面端下料助手启动后，会自动查找桌面及一级文件夹内最近 2 分钟修改或保存的 TXT 文件，并直接打开。这个细节减少了“导出之后再手动找文件”的步骤，让 NX 插件和下料助手之间的衔接更顺。

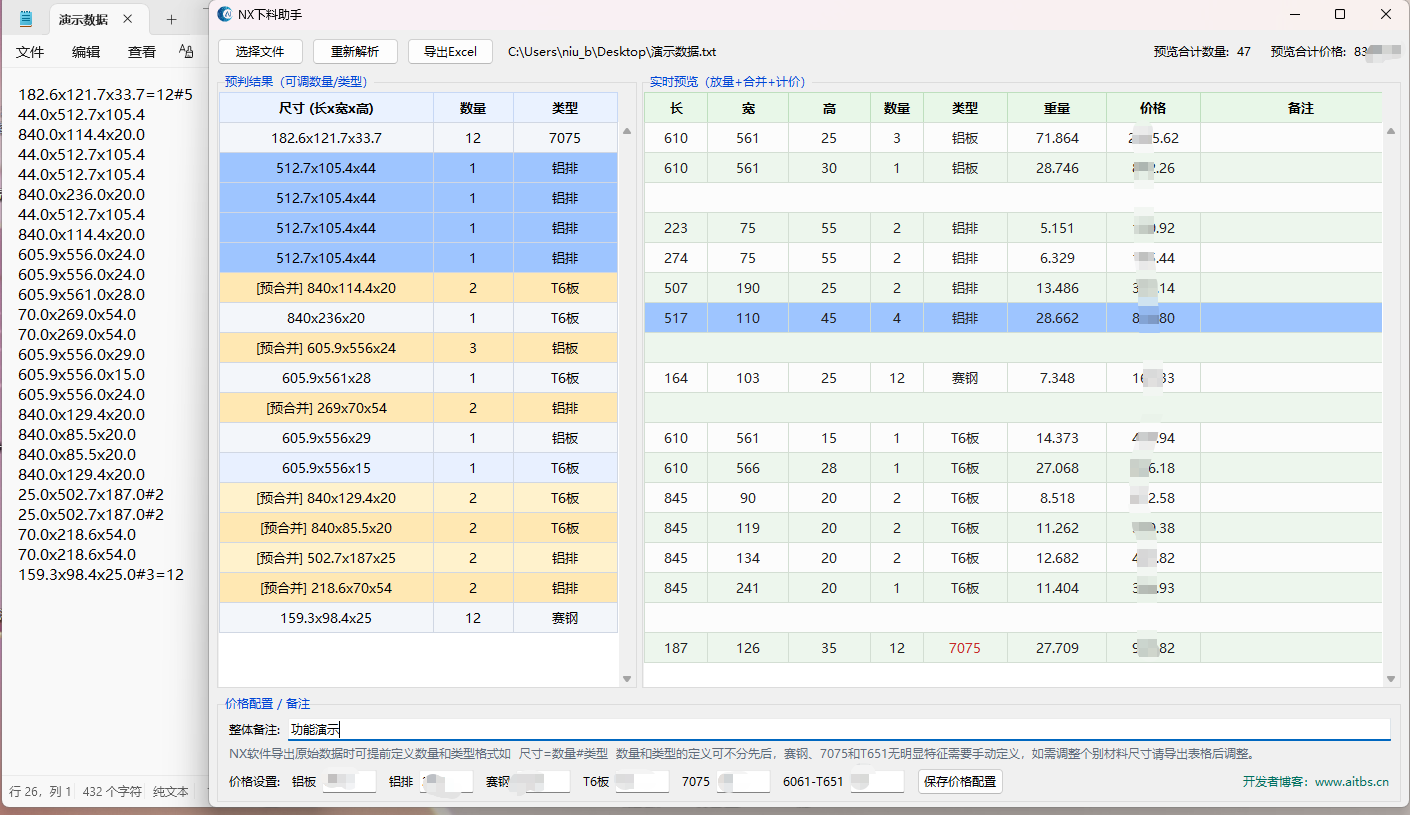

下料助手主界面中，预判结果和实时预览是左右呼应的：选中一侧数据时，另一侧对应数据会同步背景高亮，方便核对原始条目、放量合并后的结果和数量关系。预判区可以调整长宽高、数量和材料类型，也支持尺寸交换、合并项和拆分条目。对于深腔、拉伸头或者方向容易误判的零件，可以通过尺寸交换手动修正。
三、放量、合并和核算价格
右侧预览区会实时展示放量后的材料数据，并按类型、尺寸和数量做合并。预览数据支持尺寸修改，也可以恢复算法尺寸。系统内置铝板、铝排、赛钢、T6板、7075、6061-T651 等类型，并根据密度、尺寸、数量和价格配置计算重量与价格。
这里的价格核算适合作为供应商送货单核对和内部成本统计参考。由于供应商单价会浮动，最终采购价格仍应以实际单价为准，软件更适合承担快速统计、统一格式和辅助核对的角色。
四、一键导出 Excel 材料表

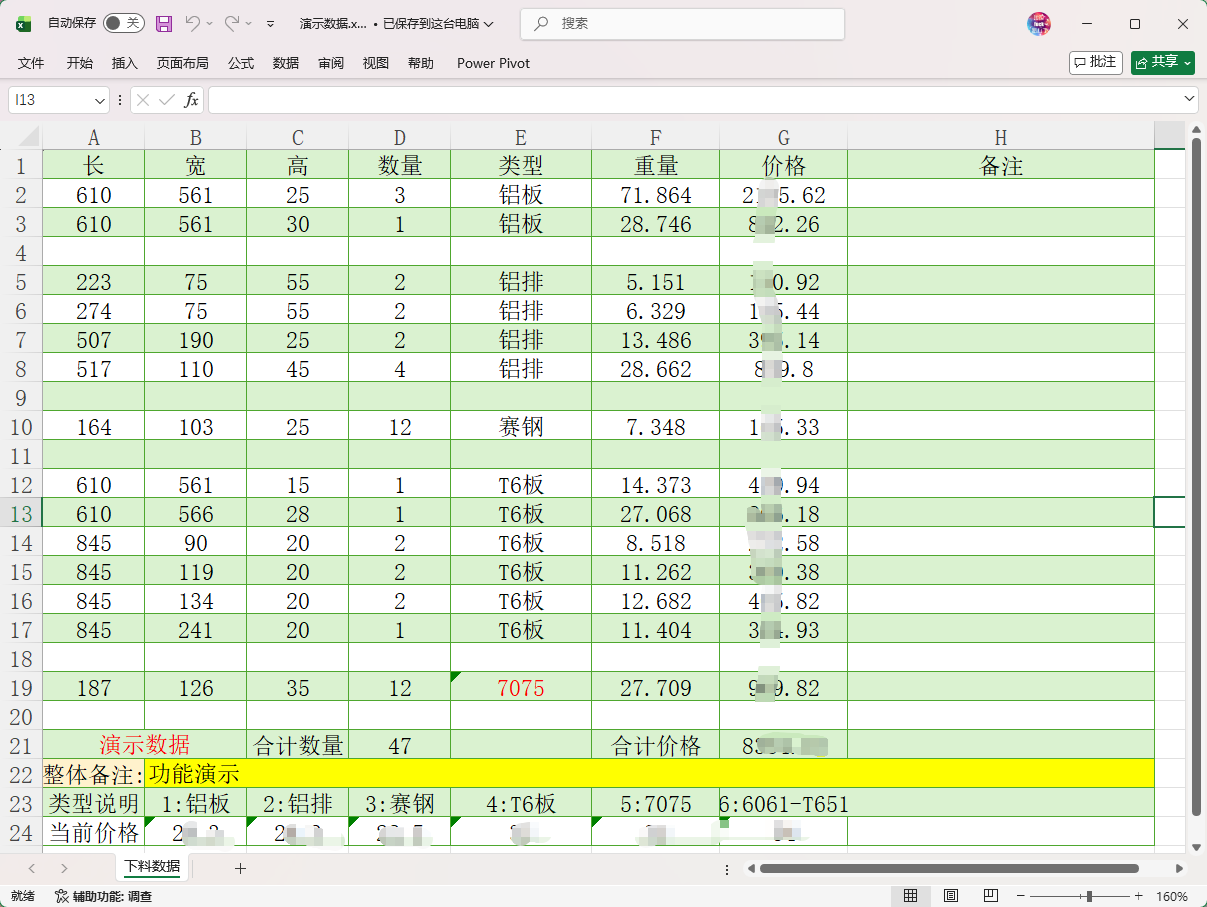

检查无误后，可以一键导出 Excel 材料表并自动打开。表格包含长、宽、高、数量、类型、重量、价格和备注，也会保留合计数量、合计价格、类型说明和当前价格配置。后续如果需要补充备注或做最终调整，可以直接在 Excel 中继续修改并保存。
五、保留人工校验的原因
下料判断本身和加工经验强相关，所以软件保留了人工校验入口。默认算法会倾向于按常见下料习惯整理尺寸，例如较高的零件可能会被“放倒”后计算。对深腔、拉伸头等特殊结构，需要人工检查并通过尺寸交换修正。
材料类型判断也不是完全自动的。铝排主要依据长宽比判断，T6板依据常见厚度规则判断；赛钢、7075、6061-T651 这类缺少明显几何特征的材料，需要在导出或预判阶段人工指定。这个设计的目标是减少重复劳动，而不是取消必要的工艺判断。
